【ファイル変換】複数のファイルをマージし、グループ化したい

  • 更新

逆引きテンプレートについて

HULFT Squareをご利用いただきありがとうございます。

本記事では、「複数のファイルをマージし、グループ化したい」のスクリプトについて、詳細および使用方法についてご案内します。

※逆引きテンプレートは、HULFT Squareの画面から「App Square」より、アプリケーション「逆引き ファイル変換」をインストールいただくことでご利用いただけます。

スクリプト名

複数のファイルをマージし、グループ化したい

Merge and group multiple files

概要

複数のファイルをマージしてグループ化したい場合、マージ処理およびグループ化ロジックを使用します。

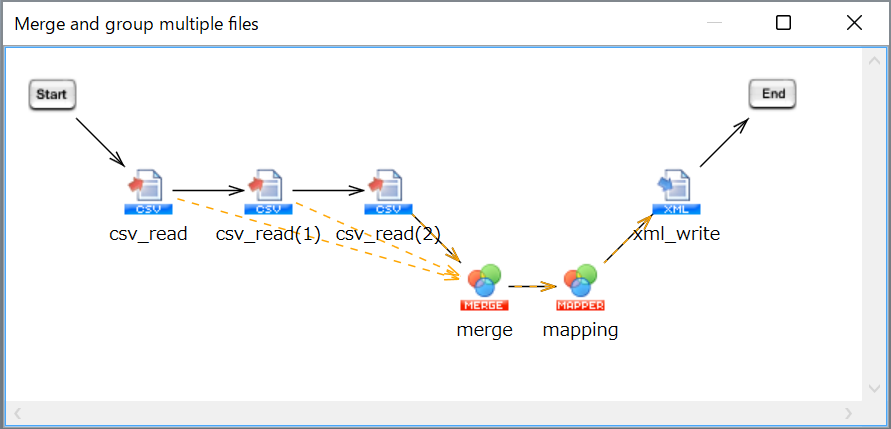

スクリプトの説明

3つのCSVファイルを読み取り、「本部ID」をキー項目としてマージを行います。

マージしたデータを「本部ID」をキー項目としてグループ化し、XMLファイルに書き込みます。


処理の流れ

スクリプトの処理の流れは以下の通りです。

  1. 「CSVファイル読み取り処理」で1つ目のCSVファイルを読み取ります。
  2. 「CSVファイル読み取り処理」で2つ目のCSVファイルを読み取ります。
  3. 「CSVファイル読み取り処理」で3つ目のCSVファイルを読み取ります。
  4. 「マージ処理」の「Or-Integrateマージロジック」で「本部ID」をキー項目としてマージします。
  5. 「マッピング処理」の「グループ化ロジック」で「本部ID」をキー項目としてグループ化します。
  6. 「XMLファイル書き込み処理」でグループ化したデータをXMLファイルに書き込みます。

lightbulb.png入力データのイメージについては、「入力データ例」のサンプルデータ「input1.csv」、「input2.csv」、「input3.csv」を参照してください。
lightbulb.png実行結果のイメージについては、「出力データ例」のサンプルデータ「output.xml」を参照してください。

ポイントとなる機能

名前 説明 ツールパレット上の場所
Or-Integrateマージロジック Or-Integrate形式でマージします。 「マージ」-「基本」-「Or-Integrateマージ」
グループ化ロジック グループ化を行います。 「繰り返し」-「基本」-「グループ化」

処理のポイント

  • グループ化ロジックは、グループ対象にするキー項目を指定してグループ化を行います。
  • また、グループ化した際に繰り返すノードを指定し、繰り返し出力します。

スクリプトの使用方法

上記処理を実装したスクリプトを用意しています。スクリプトを使用する場合の手順は「HULFT Squareアプリケーションのより詳しい使い方」をご参照ください。

スクリプトの作成手順

lightbulb.pngプロセスフローおよびデータフローは、「スクリプトの説明」のスクリプト画像を参照して適宜設定してください。

  1. ファイル名として使用するスクリプト変数を作成します。

    • スクリプト変数のプロパティは、以下のように設定します。

      スクリプト変数のプロパティ

      変数名 必須/省略可 説明
      I_inputCsvFile_one 必須 入力ファイル1のフルパス
      I_inputCsvFile_two 必須 入力ファイル2のフルパス
      I_inputCsvFile_three 必須 入力ファイル3のフルパス
      I_outputXmlFile 必須 出力ファイルのフルパス
  2. デザイナのツールパレット「ファイル」-「CSV」-「CSVファイル読み取り」から、CSVファイル読み取り処理をスクリプトキャンバスに配置します。

    • CSVファイル読み取り処理の設定は、以下のように行います。

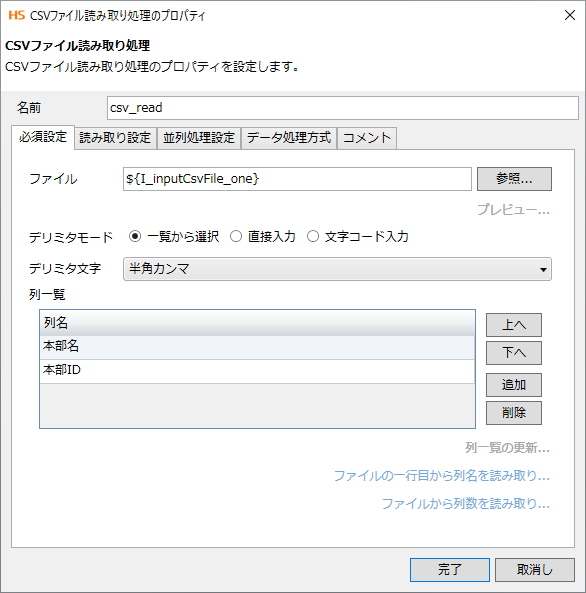

      [必須設定]タブ

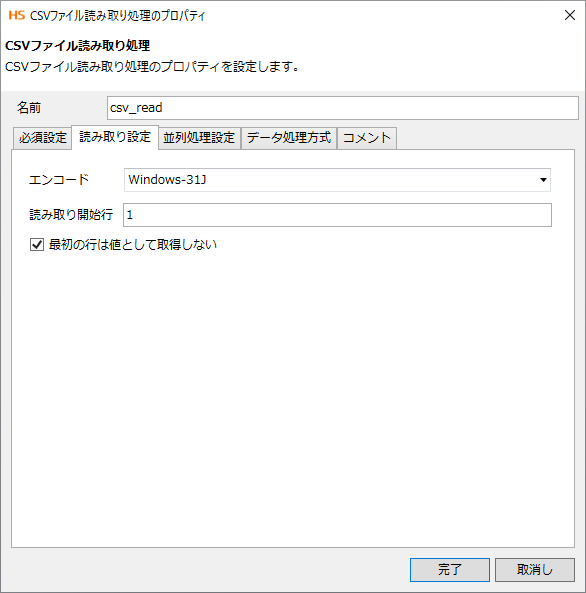

      [読み取り設定]タブ

  3. デザイナのツールパレット「ファイル」-「CSV」-「CSVファイル読み取り」から、CSVファイル読み取り処理をスクリプトキャンバスに配置します。

    • CSVファイル読み取り処理の設定は、以下のように行います。

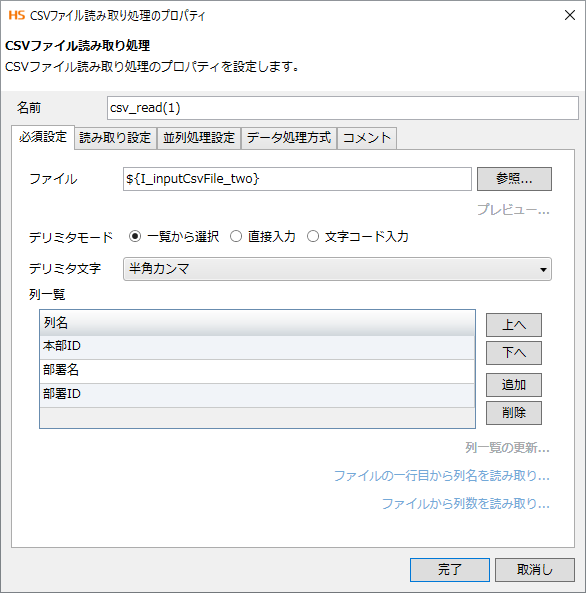

      [必須設定]タブ

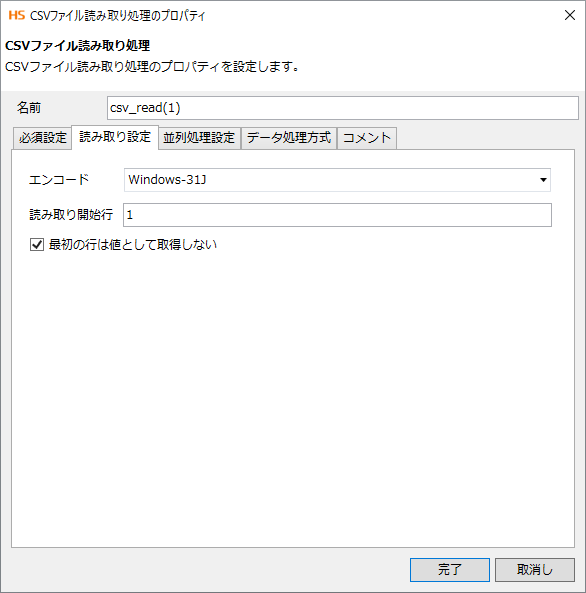

      [読み取り設定]タブ

  4. デザイナのツールパレット「ファイル」-「CSV」-「CSVファイル読み取り」から、CSVファイル読み取り処理をスクリプトキャンバスに配置します。

    • CSVファイル読み取り処理の設定は、以下のように行います。

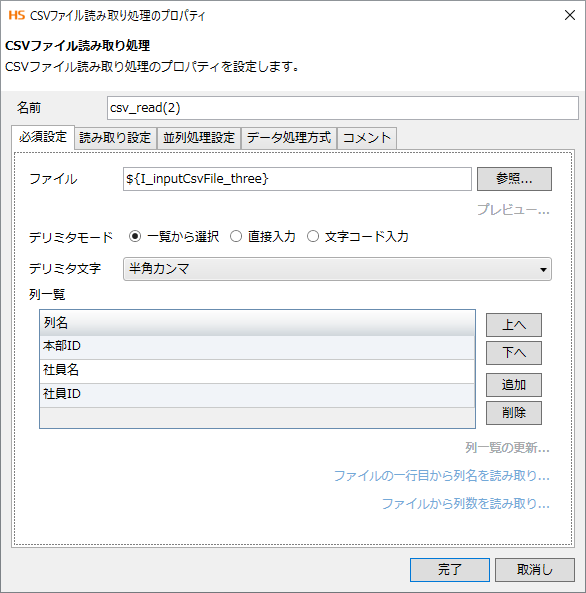

      [必須設定]タブ


      [読み取り設定]タブ

  5. デザイナのツールパレット「変換」-「基本」-「マージ」から、マージ処理をスクリプトキャンバスに配置します。
    lightbulb.pngマージ処理には複数の入力元よりデータフローを引くことができます。

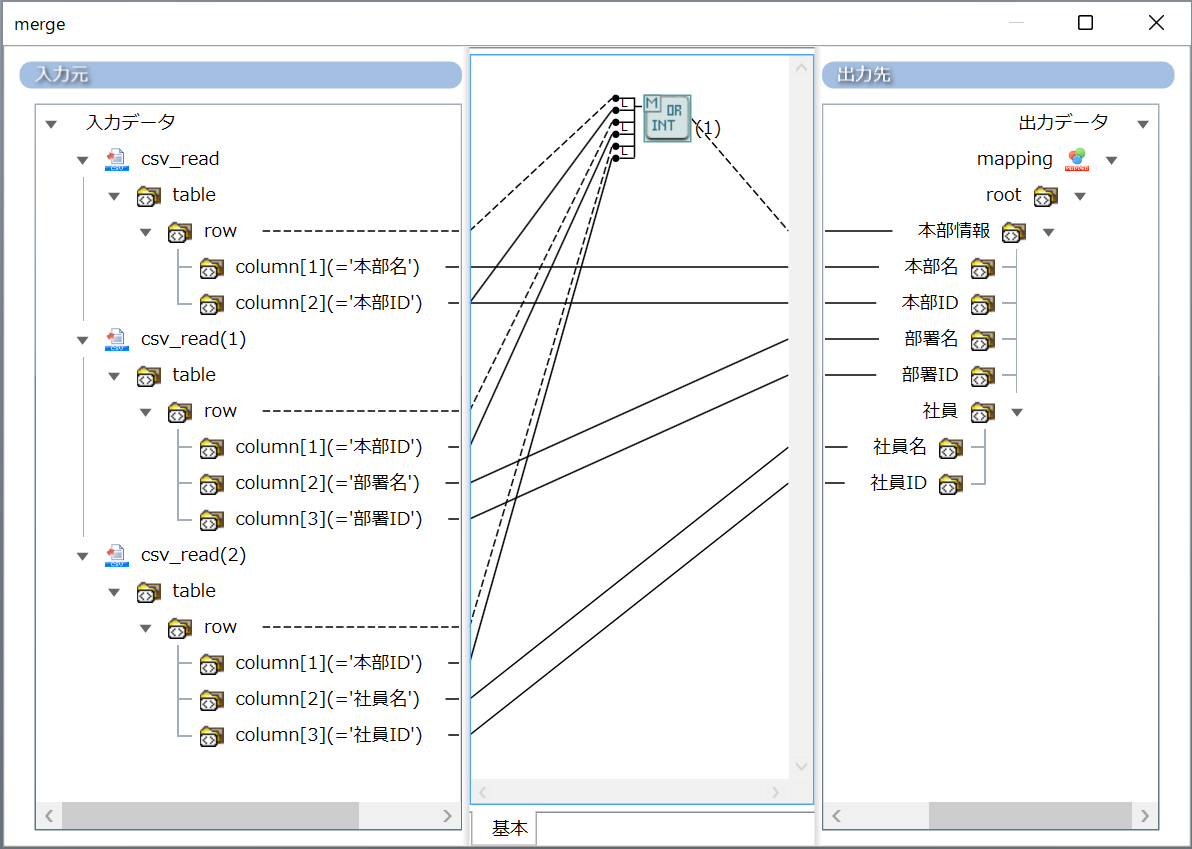

  6. マージ処理のMapperエディタを開き、「本部ID」をキー項目としてマージする処理を作成します。

    • マッピングキャンバスは、以下のように設定します。

      マッピングキャンバス

      番号 ロジック名 説明 ツールパレット上の場所
      (1) Or-Integrateマージ Or-Integrate形式でマージします。 「マージ」-「基本」-「Or-Integrateマージ」
  7. デザイナのツールパレット「変換」-「基本」-「マッピング」から、マッピング処理をスクリプトキャンバスに配置します。

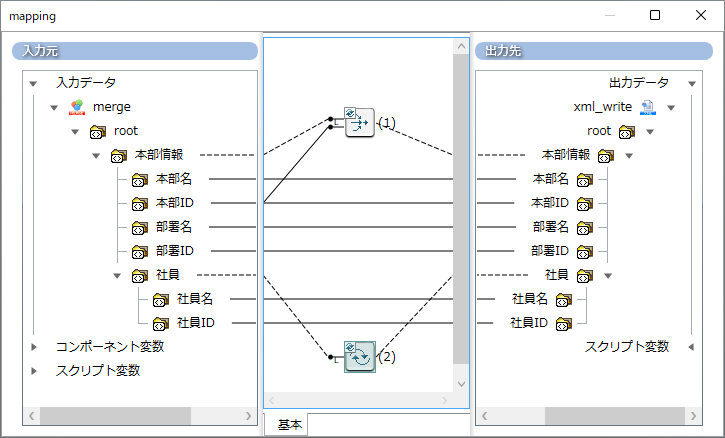

  8. マッピング処理のMapperエディタを開き、「本部ID」をキー項目としてグループ化する処理を作成します。

    • マッピングキャンバスは、以下のように設定します。

      マッピングキャンバス

      番号 ロジック名 説明 ツールパレット上の場所
      (1) グループ化 グループ化を行います。 「繰り返し」-「基本」-「グループ化」
      (2) 単純な繰り返し 指定したノードを繰り返します。 「繰り返し」-「基本」-「単純な繰り返し」

      magicwand.png処理のポイント

      • グループ化ロジックで「本部ID」をキー項目としてグループ化を行います。
      • 繰り返しポイントを指定することで、指定した要素を繰り返し出力することができます。
        サンプルでは繰り返しポイントとして、社員要素を指定しています。
      • 出力先のコンポーネントがテーブルモデル型の場合、グループ化を行うことはできません。

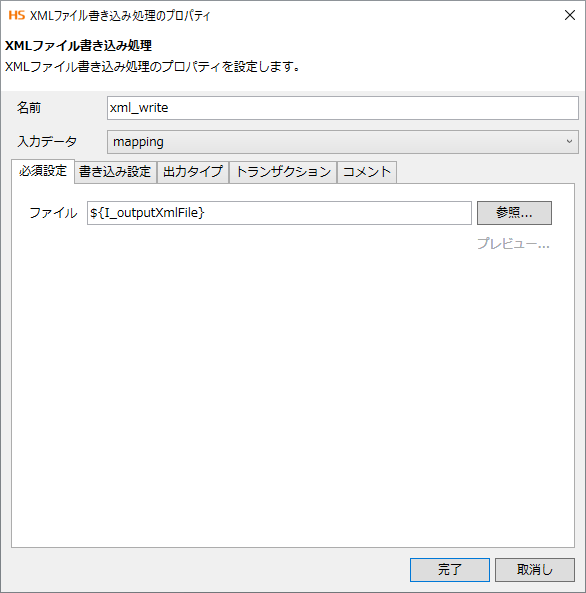

  9. デザイナのツールパレット「ファイル」-「XML」-「XMLファイル書き込み」から、XMLファイル書き込み処理をスクリプトキャンバスに配置します。

    • XMLファイル書き込み処理の設定は、以下のように行います。

      [必須設定]タブ

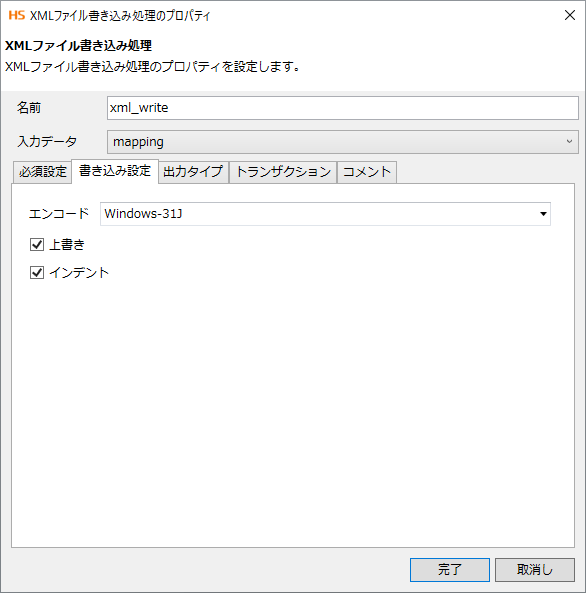

      [書き込み設定]タブ

  10. スクリプトを実行し、正常終了すれば成功です。

入出力データ例

  1. 入力データ例

    • input1.csv

      本部名,本部ID
第5システム本部,010500



    • input2.csv

      本部ID,部署名,部署ID
010500,第5システム本部1部,01050100



    • input3.csv

      本部ID,社員名,社員ID
010500,日本太郎,206001
010500,開発二郎,206002
010500,大阪三郎,206003
010500,東京四郎,206004



  2. 出力データ例

    • output.xml

      <?xml version="1.0" encoding="Windows-31J" standalone="no"?>
<root>
  <本部情報>
    <本部名>第5システム本部</本部名>
    <本部ID>010500</本部ID>
    <部署名>第5システム本部1部</部署名>
    <部署ID>01050100</部署ID>
    <社員>
      <社員名>日本太郎</社員名>
      <社員ID>206001</社員ID>
    </社員>
    <社員>
      <社員名>開発二郎</社員名>
      <社員ID>206002</社員ID>
    </社員>
    <社員>
      <社員名>大阪三郎</社員名>
      <社員ID>206003</社員ID>
    </社員>
    <社員>
      <社員名>東京四郎</社員名>
      <社員ID>206004</社員ID>
    </社員>
  </本部情報>
</root>
